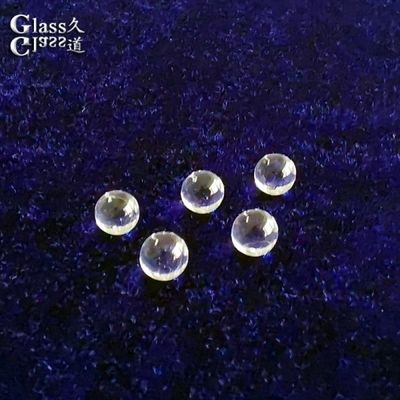

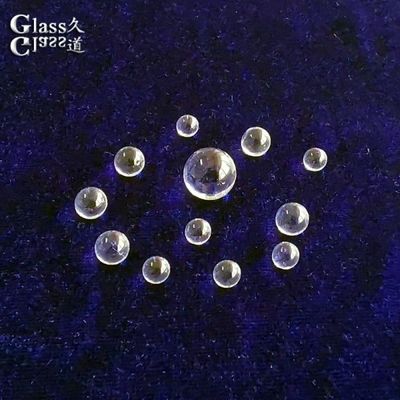

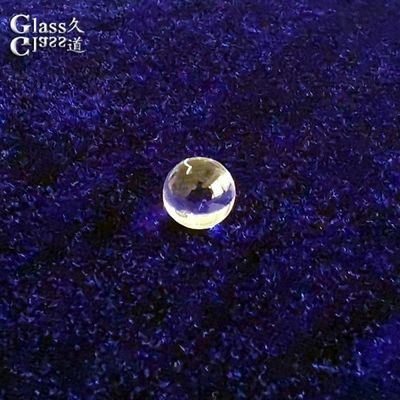

ボロシリケートガラス Bk7 レーザーシステムのための光学半球半球レンズ

ボロシリケートガラス Bk7 レーザーシステムのための光学半球半球レンズ

• ガラスの材料:

  • ボロシリケート BK7 (N-BK7): SiO2 (70%) とB2O3 (10%) で構成された低分散のクラウンガラス.高透明度 (350~2000nm波長範囲),例外的な均質性,熱耐性により高く評価されています.精密光学に関する業界標準.

• 主要な特性:

  • 半球幾何学:半球形 (平坦なベース + 凸起ドーム) は,コンパクトなデザインで効率的な光焦点,コリマーション,またはカップリングを可能にします.

  • 調整可能な寸法: 適用の特殊なニーズに合わせた直径 (1~30mm) と曲率半径

  • 表面の質: 精密 に 磨き上げ られ た 表面 (40-20 以上) は 散乱 や 歪み を 最小限に 抑え ます.

  • 熱安定性: 低熱膨張 (3.3 × 10−6/K) は,変動する温度での性能を保証します.

  • 選択可能なコーティング: ブロードバンド反射 (BBAR),UV/IR,またはレーザーラインコーティングにより伝達力 (最大99.5%) を向上させ,損失を減らす.

• 主要機能:

  • 光ファイバーシステム,レーザー,センサーで光を焦点化したり,コリマートしたりする.

  • 光ファイバーや波導体や検出器の間で光を組み合わせます

  • 画像と照明の設定で数値アパルチャー (NA) を向上させる.

  • コンパクト光学装置の球状偏差を修正する

• 申請:

  • 光ファイバー: ファイバーカップリング,通信トランシーバー,エンドフェイスコリマーション

  • レーザーシステム: ダイオードレーザー,医療レーザー,リダールでのビーム形状

  • バイオメディカル 器具:内視鏡,顕微鏡,光学コアレンスのトモグラフィー (OCT).

  • センサー: 産業検査,スペクトロスコピー,環境監視

  • 消費電子機器:カメラ用の小型化光学,VR/ARレンズ

• テクニカル仕様:

  • 直径: 1~30mm (カスタマイズ可能)

  • 半径の許容:精密な調整では ±0.02 mm.

  • コーティングオプション:BBAR (400~700nm),UV (250~400nm),IR (700~2000nm).

• 代替 方法 に 比べ て の 利点:

  • BK7は,可視/NIRアプリケーションでは,溶解シリカやサファイアよりも優れたコスト効率を提供します.

  • 半球形設計は 空間限定システムへの統合を 簡素化します

  • カスタマイゼーションはニッチ光学セットアップとの互換性を保証します

• 対象産業:

  • 電気通信とフォトニクス

  • 医療機器の製造

  • 産業用レーザーシステム

  • 航空宇宙と防衛 (センサー,標的)
